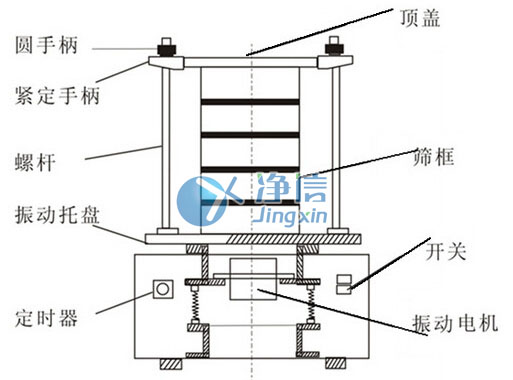

机械振荡筛分仪结构：
机械振荡筛分仪结构特点：
产品结构紧凑、噪音低、效率高、精度准确等特点突出，采用新振机械新型动力发生器，产生多元高频振动，对物料进行高效筛选、测定，因此也被称为检验筛。试验筛结构组成主要分为两个部分：机体和筛具。筛机部分为我厂设计生产，筛格部分为国家军工企业中航集团生产的标准筛具，本类型筛机所使用的筛格标准分为两类，一类是符合国家标准的工业级，另外一种是科研机构、国家检测机构所使用高标准筛具。工业级筛具100目以粗的筛网材质为黄铜，主要是由于黄铜网具有良好的延展性，100目以细的是采用304不锈钢材质，即金属丝编织网试验筛筛格采用国家标准GB/T6003.1-1997生产。其网孔基本尺寸为2.36mm-0.038mm，符合国际标准ISO3310-1：1990 R20/3、R20、R40/3系列，筛网材质为黄铜、锡青铜、不锈钢。2.36um-100um采用镀镍加工，不仅可以提高网孔精度，还可以防止网孔变形、坚固、耐磨、耐用。
机械振荡筛分仪筛分特点：
1、筛具(筛格)更换方便。本机械振荡筛分仪采用一层一层的筛格叠加在筛机托盘上，使用圆手柄、固定手柄、压头、盖板等部件将筛格压紧，筛格更换方便，需要筛析多大目数物料，更换筛具即可。
2、同时可根据不同物料来通过电子延时器实现不同的工作时间，把检验误差降到最低程度，保证样品分析数据的一致性，对产品质量做出精确判断。
3、采用我厂电机部自己生产的立式振动电机作为激振源，使用寿命长、质量可靠。
4、机械振荡筛分仪机体部分可以根据用户要求设计为304不锈钢机体或者普钢机体（抛光、喷塑、刷防锈漆）。
5、筛格（筛具）为国标304不锈钢设计，符合国家标准。筛具根据筛面材料分为金属丝编织网、金属穿孔板、电成型等多种类型。筛具采用国家标准GB/T6003.1-1997生产。符合国际标准ISO3310-1：1990。穿孔板试验筛具其网孔基本尺寸为32mm-1mm；编织网试验筛具其网孔基本尺寸为2.36mm-0.015mm；电成型试验筛具其网孔基本尺寸为0.50mm-0.005mm。筛具筛框、筛盖、筛底选用优质不锈钢精制而成。
机械振荡筛分仪技术参数：
3、入料粒度一般在0.038—3mm之间。
产品配置有多种参数规格可选，欢迎详询。
序号
名称
单位
数据
1
标准筛具
层
8
2
筛具直径
mm
Φ300Φ200Φ100
3
筛分粒度
mm
0.038-3
4
噪音
dB
≤50
5
投料量(一次性)
g
≤200
6
振幅
mm
≤5
7
电机
电压
v
220
转速
r/min
1420
功率
Kw
0.125
8
外型尺寸
mm
360×300×736
9
整机质量
Kg
25
机械振荡筛分仪使用方法：
一、根据被检物料及相应的标准来确定要选用的标准筛具。
二、把标准筛具按孔径从大到小,从下到上依次叠放到托盘座上,由凹槽或定位螺丝对标准筛具进行定位。
三、把被检物料放入最上端的标准筛具里,(或盖上标准筛具上盖)然后用套在丝柱上的筛分头压住标准筛具,旋紧丝柱上的螺母来压紧标准筛具。(注意:两侧要用力一致,然后用锁定螺丝锁紧。)
四、把定时器开关放在相应需要的位置,(注意阅读定时器说明,不同的设定所设定时间不一样)然后打开电源开关,试验筛即开始工作。
五、机械振荡筛分仪工作停止后,旋开丝柱上的螺母,移开筛分头,小心取走标准筛具。
应用范围：制药、冶金、化工、选矿、食品等行业的实验室
注意事项：
1、被检测物料的特性。通常用于检验具有较好流动性的粉状、颗粒状物料，若物料带有一定的粘性、团聚性、吸附性，请选用时说明，以便选择合适机型。
2、入料量一般在300g以内，以免物料过多影响筛析精度。
